首頁網絡設備產品TCXO溫補振蕩器,DSB535SD貼片晶振,KDS晶振代理商

TCXO溫補振蕩器,DSB535SD貼片晶振,KDS晶振代理商

編號：65639952
頻率：9.6~40.0MHZ
尺寸：5.0*3.2詳細瀏覽PDF文檔

溫度穩定性:0.5PPM~2.0PPM,工作溫度范圍:-30度~85度,電源電壓:1.8伏~3.3伏,低電壓控制功能,晶振頻率:16.367667兆赫,16.368兆赫,16.369兆赫,16.8兆赫,19.2兆赫,20兆赫,26兆赫,33.6兆赫,38.4兆...

分享到

TCXO溫補振蕩器,DSB535SD貼片晶振,KDS晶振代理商,TCXO溫補晶振內部晶片焊接模式采用了,高精密點膠技術,晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內,確保TCXO晶體產品精度,穩定性能良好發揮功能.

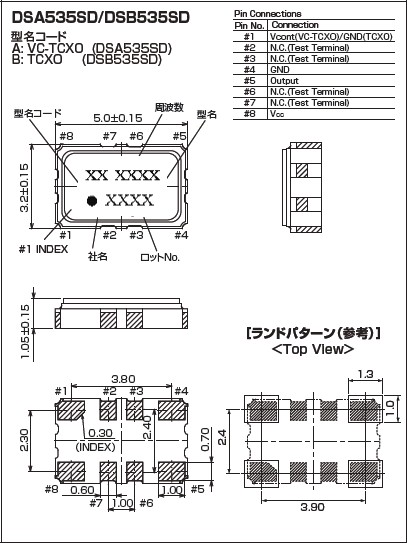

規格參數	DSB535SD
頻率范圍	9.6~40.0MHZ
電源電壓	+1.7 ~ +3.5V
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (26＜f≤52MHZ) +2.5mA max (f≤60MHZ)
出力電壓	0.8Vp-p min(f≤52MHZ)
溫度特征	±2.5×10^-6 max /-30~+85℃ ±2.5×10^-6 max /-40~+85℃(Option)
出力負荷	10KΩ//10pF
負荷變動特性	±0.2×10^-6 max (10KΩ//10pF ± 10%)
電源電壓特性	±0.2×10^-6 max (Vcc ± 5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

驅動能力

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：

　驅動能力 (P) = i2·Re

其中i表示經過晶體單元的電流,

Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.
