首頁晶振廠家壓電陶瓷晶振,ZTA20.0MX,陶瓷諧振器

壓電陶瓷晶振,ZTA20.0MX,陶瓷諧振器

編號：74826291
頻率：1.700MHZ-60.00MHZ

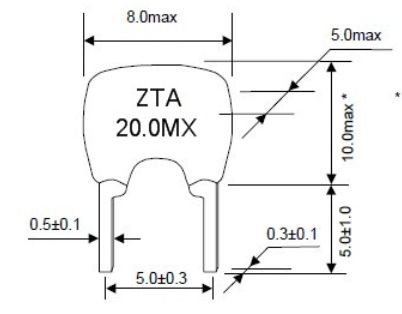

尺寸：8.0*10.0詳細瀏覽PDF文檔

壓電陶瓷晶振,ZTA20.0MX,陶瓷諧振器,中頻壓電陶瓷晶振千赫系列產品,經過康華爾長期開發研究,現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.本公司所有...

分享到

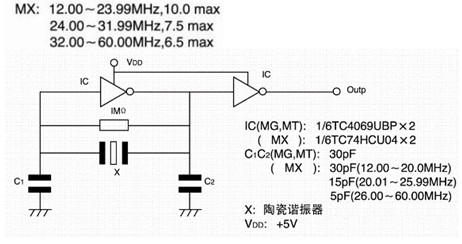

壓電陶瓷晶振,ZTA20.0MX,陶瓷諧振器,中頻壓電陶瓷晶振千赫系列產品,經過公司長期開發研究,現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.康華爾所有生產的陶瓷晶振均經過嚴格寬溫度范圍內和長期老化試驗,確?？蛻粼谑褂眠^程中保持穩定. 該中頻陶瓷諧振器系列由固定,調諧,固態器件組成,該陶瓷振蕩子尺寸小,重量輕,具有卓越的抗振性能.為了該陶瓷振蕩子系列產品在電路中使用穩定,本公司產品均嚴格做過各項驗證,在線路中適合各款型IC可構成免調整振蕩電路.成熟的產品被廣泛應用家用電器,通信設備,兒童游戲等系列電子產品中.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

陶瓷晶振規格參數

電性能參數ELECTRJCAL STRUCTURE CHARACTERISTICS
NO	項目 ITEM			規格：SPECIFICATION
2-1	標準振蕩頻率 OSCILLATION			8.0MHz±0.5%
2-2	諧振阻抗 Impedance			30Ω MAX
2-3	反諧振阻抗 Impedance			15KΩ MIN
2-4	振蕩頻率的溫度系數 Temperature			±0.3% MAX（-20℃to+80℃）
2-5		耐電壓 Voltage			100VDC 5 sec MAX
2-6		額定電壓RATING VOLTAGE
		1	直流電壓DC VOLTAGE		12V DC MAX
		2	輸入電壓AC VOLTAGE		15VPP
2-7		絕緣電阻INSULATION RESISTANCE			100MΩ MIN(AT 10VDC)
2-8		工作溫度OPERATION TEMPERATURE			-20℃to+80℃
2-9		儲存溫度STORAGE TEMPERATURE			-30℃to+80℃
2-10		壽命 AGING RATE(FO)			±0.3% MAX(10 YEARS)
