壓電石英晶體類型，晶振的諧振模式
康華爾電子有限公司專業生產石英晶振系列,現詳細解說石英晶振的振蕩模式,晶振具有兩種諧振模式：串聯(兩個頻率中的低頻率)和并聯(反諧振，兩個頻率中的高頻率)。所有在振蕩電路中呈現純阻性時的晶體都表現出兩種諧振模式。在串聯諧振模式中，動態電容的容抗Cm、感抗Lm相等且極性相反，阻抗最小。在反諧振點。阻抗卻是最大的，電流是最小的。在振蕩器應用中不使用反諧振點。通過添加外部元件(通常是電容)，石英晶振可振蕩在串聯與反諧振頻率之間的任何頻率上。在晶體工業中，這就是并聯頻率或者并聯模式。這個頻率高于串聯諧振頻率低于晶振真正的并聯諧振頻率(反諧振點)。圖2給出了典型的晶體阻抗與頻率關系的特性圖

圖2. 晶體阻抗相對頻率
負載電容和可牽引性
在使用并聯諧振模式時負載電容是晶體一個重要的指標。在該模式當中，晶體的總電抗呈現感性，與振蕩器的負載電容并聯，形成了LC諧振回路，決定了振蕩器的頻率。當負載電容值改變后，輸出頻率也隨之改變。因而，晶體的生產商必須知道振蕩器電路中的負載電容，這樣可以在工廠中使用同樣的負載電容來校準。如果使用諧振在不同的負載電容上的晶體，那么晶體頻率將偏離額定的工作頻率，這樣參考頻率將引入誤差。因而，需要添加外部電容，改變負載電容，使晶體重新振蕩到需要的工作頻率上。圖3給出MAX1470評估板電路里的晶體圖。在這個電路中，C14和C15是串聯牽引電容，而C16是并聯牽引電容。Cevkit為等效的MAX1470芯片加上評估印刷板的寄生電容。Cevkit約為5pF，如32.768KHZ,表晶振蕩圖。

圖3. 評估板晶體等效電路串聯牽引電容會加快晶體振蕩，而并聯電容會減緩振蕩。Cevkit為5pF，如果使用負載電容為5pF的晶體，會振蕩到需要的頻率上，因而無需外部的電容(C16不接，同時C14和C15在板上短接)。評估板本身使用3pF負載電容的晶體，需要兩個15PF電容串聯加速振蕩。負載電容的計算如下：

在這個例子中，如果不使用兩個串聯電容，4.7547MHz晶體會振蕩在4.7544MHz，而接收機將調諧在314.98MHz而不是315.0MHz，頻率誤差約為20kHz，也就是60ppm。因而，關鍵是使用串聯或者并聯或者兩種形式匹配晶體的負載容抗(取決于電容的值)。例如，1pF并聯電容是6pF負載電容所需要的(或者以下的結合形式：C14 = C15 = 27PF, C16 = 5pF)。謹慎使用大電容值的C16，因為它會增大諧振電路的電流，導致晶體停振，

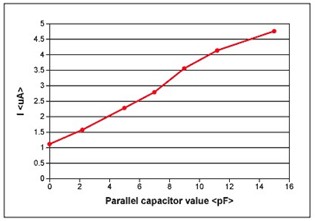

圖4給出了并聯電容和振蕩器電流的關系圖。圖4. 晶體振蕩器電流與附加的并聯負載電容的關系在定制的PCB板中，如果Cevkit未知，可以使用頻譜分析儀監測中頻(在信號進入頻譜分析儀之前確保使用隔直電容)，然后使用串聯和并聯電容調諧中頻頻率至10.7MHZ。公司主要生產石英晶振,陶瓷晶振,聲表面濾波器,霧化片系列。
